如何连接主板各种插针接口与机箱（电源）,标签：电脑硬件知识,计算机硬件知识,http://www.laixuea.comattachments/month_0811/20081112_4bd7bb43e5517d8a4ef7sp7kybWo78SB.jpg" width="500" height="356" />
主板说明书中的音频连接方法
attachments/month_0811/20081112_758473e627cbdd13aa9bf6w289TVLBnK.jpg" width="500" height="298" />
主板上的音频插针
上图中便是扩展的音频接口。其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口。一般情况下，前置音频接口符合AC97’规范，因此这里我们只需要连接AAFP即可。

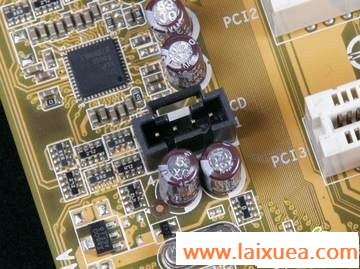

另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口。在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过目前这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接。
四、电源与主板接口的连接
对于电源与主板的连接，就比较简单了。在主流的主板上，都会有两个接口，一个是24PIN的主板供电接口，另一个是4PIN/8PIN的CPU供电接口，我们只要将这两个接口正确与电源连接即可。在一些主板上，还会提供一个梯形的显卡供电接口，如果有直接与电源的梯形口连接即可。
attachments/month_0811/20081112_aa4f7c64e965e739f972jveKBWIEZCWV.jpg" width="500" height="373" />
主板上24PIN主供电接口
attachments/month_0811/20081112_3090ac4ecc5a8538d83dA1HdJWJS4HUY.jpg" width="500" height="346" />
电源24PIN插头
由于采用了防呆式的设计，方向不对无法插入，因此大家只要看好卡扣的位置，正确插入即可。
attachments/month_0811/20081112_e752148cba0fbb666a2coRCCZVSRRXsj.jpg" width="500" height="410" />
主板上+12V4PIN处理器供电接口
attachments/month_0811/20081112_1b6da0489ed32fc3da64tP1EDd3Q2XaD.jpg" width="500" height="352" />
电源的4PIN/8PIN/6PIN插头
这是电源上的4PIN/8PIN/6PIN插头，其中4PIN/8PIN为处理器的供电插头，根据主板上CPU供电接口的不同进行选择。6PIN为显卡供电插头，在一些高端的显卡上会有这样的插头，我们只需要根据自己平台的实际情况选择不同的插头插入相应位置即可。
五、SATA设备的连接
SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。

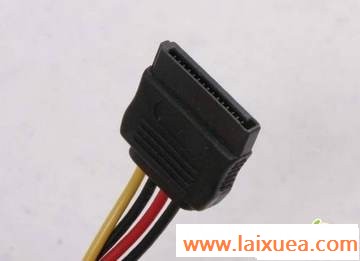

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。
