手把手教你深入认识显卡(一),标签：电脑硬件知识,计算机硬件知识,http://www.laixuea.com显卡是倍受关注的五大硬件之一，在整个电脑系统中占据着重要的地位。
目前主要的电脑游戏或是电脑3D制作都需要一块强劲的显卡，由于和3D息息相关，所以现在的显卡也被称为3D显卡。不同的显卡性能上会有所高低，这里说的性能就是3D模型渲染的速度快慢，而很多年前大家追求的2D性能已经很少被关注了。对于一块显卡，我们应该要了解些什么呢？相信你阅读完本篇就能找出答案。

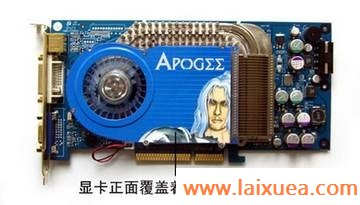

首先，让我们看看显卡的全貌。这块显卡是国外Chinatech的GeForce 6800标准版，从外形上看显卡正面覆盖着巨大的散热片，周围有不少很漂亮的铝壳电容。摘掉这个巨大的散热片，我们就可以看到显卡的真正模样了。接下来，我们介绍一下显卡的各个部分。
显卡芯片

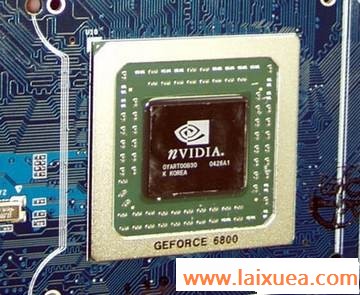

显卡芯片在显卡中扮演非常重要的角色，显卡的等级直接由显卡芯片来划分，所以很多显卡你只需要了解它使用的显卡芯片，就能对整块显卡的性能略知一二了。下面这幅图就是GeForce 6800核心（图3），一般来说芯片都位于整个显卡的中央，根据封装不同，如TPBGA、FC-BGA等，在外观上也有不小的差异。

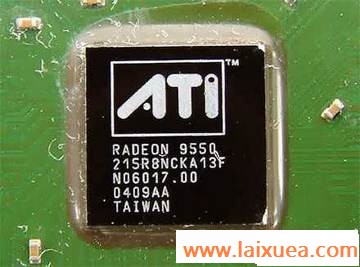

大部分的核心上都有代码，不少芯片上直接能够看出显卡芯片的型号。如Radeon 9550核心的显卡芯片，核心上的第一排就有Radeon 9550的字样，我们可以很直观地看出芯片的型号。不过也有的芯片只是标明了研发代码，如nVIDIA的NV18、NV31，ATi的R340、R420等等，这些研发代码表示不同型号的芯片。
从nVIDIA的GeForce 256开始，显示芯片就有了新的名称——GPU，意思是图形处理器，和计算机系统的CPU遥相呼应。GPU的参数很多，我们一般要了解的是核心频率，以MHz为单位，如FX5200的核心频率为250MHz。核心频率越快，GPU的运算速度也就越快。但在性能上还要取决于很多方面，如渲染管道的数量，这个渲染管道就像是生产线一样，生产线越多，相同时间内生产出来的产品就越多，性能就越好。
显存
显存，直意就是显示缓存，主要作用就是将显示芯片处理的数据临时储存起来，这些数据包括已经处理和将要处理的数据，所以显示芯片和显存之间的通道就十分的重要，畅通与否直接关系到显卡的性能。

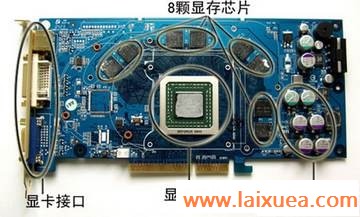

从第二张图片所示裸露的显卡上，我们可以看到有8颗黑色的芯片，它们就是显卡的显存，相当于电脑系统中内存的作用，当主芯片一定的情况下，显卡的性能高低就由显存来决定了。显存从封装上来说通常有三种：TQFP（Thin Quad Flat Package，小型方块平面封装）、TSOP（Thin Small Out－Line Package，薄型小尺寸封装）和mBGA（Micro Ball Grid Array，微型球栅阵列封装）。TQFP封装的显存四面都有引脚（图5），而且表面积较大，所以很好辨认。
