UNI。E-LAN应用于多点到多点的EVC，包括EP-LAN和EVP-LAN两种，EVP-LAN可复用UNI接口。

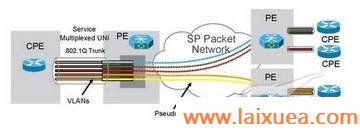

EVPL业务如下图。
EVPL定义了一个基于VLAN的点到点的服务，用VLAN TAG仿真帧中继的VCID。通常情况下，CPE设备为三层设备，EVPL通过这些三层设备的二层进行互联。采用802.1Q Trunk可实现UNI业务复用，但EVPL对客户的BPDU不透明。

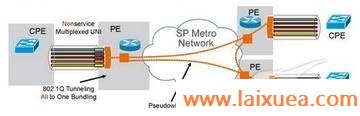

EP-LAN业务如下图。
EP-LAN是一个所有设备直接peer的多点业务，对用户的BPDU透明，没有业务复用，VLAN代表了所有的Site，网络中的CPE设备可以是路由器和交换机。EP-LAN也叫E-LAN和TLS。

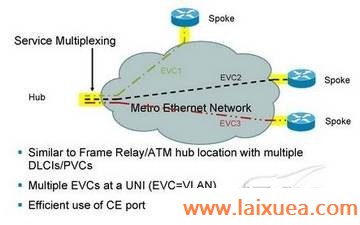

wordendMEF定义的以太网业务属性-业务复用示意如下图。
在Hub-Spoke结构下，在Hub的UNI接口通过业务复用能够生成EVC1、EVC2和EVC3，这类似于帧中继/ATM下的多DLCIs/PVCs，而EVC类似于VLAN。业务复用能够非常有效的利用CE设备的端口。
MEF定义的以太网业务属性-带宽特性的内容如下：
MEF定义了三个带宽特性：基于每个UNI的入方向的带宽特性、基于每个EVC的带宽特性、基于EVC中的每个COS ID的带宽特性。
四个主要的参数：CIR、CBS、EIR、EBS。
CIR/CBS定义了每个业务等级可发送帧的目标，EIR/EBS定义了超过的帧如何发送，CIR/EIR的单位是Bits/s，CBS/EBS的单位是字节。

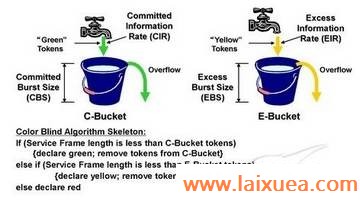

带宽特性的令牌桶算法(两种速率，三种颜色)如下图。
正常承诺速率CIR下正常传输时为绿色级别，如果突发字节超过CBS则产生溢出。CIR下溢出时则启用EIR，EIR正常时为黄色级别，如EIR下突发字节超过EBS则产生溢出，至红色级别。
