浅析广域网的架构设计,标签：电脑网络知识,网络学习,http://www.laixuea.comEVPL的QoS可实现基于目标的QoS和SLA，如图中HQ到分支1、2、3的QoS策略可分别设置。SLA类似于ATM中的PVC，可定义CIR/PIR/burst,不同的是SLA还可以实现基于视频、语音数据的定义。主中心的CPE可以为子接口集实现基于VLAN的QoS。

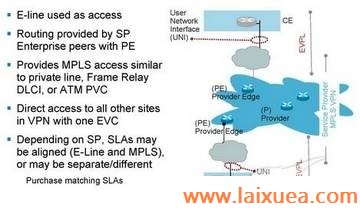

wordend通过EVPL接入MPLS VPN网络示意如下图。
EVPL部分-企业CE路由器通过UNI连接到运营商的PE路由器，通过EVPL连接到运行在运营商网络中的MPLS VPN网络。
以太网采用二层与三层VPN的比较：采用二层VPN时，企业可以在自己的各CPE路由器之间运行自己的路由协议如OSPF等。
采用三层VPN时，企业必须跟运营商的PE路由器之间运行路由协议，这给企业网络的路由设计带来一定的复杂性，这也导致了现在越来越多的企业在城域范围内提出了二层的VPN需求。

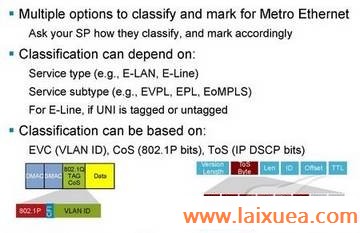

业务类型的标记方法如下图。
业务类型的标记可以基于EVC上的VLAN ID、CoS的802.1P比特位、ToS的IP DSCP比特位生成。业务类型的标记还可以根据服务类型如E-LAN/E-Line和服务子类型如EVPL/EPL/EoMPLS做区分。

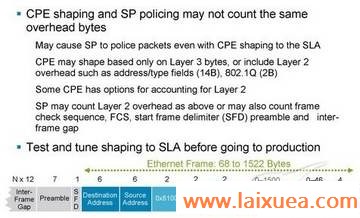

在QoS中做标记之后再进行调度时需要进行流量整形(Traffic Shaping)，与服务提供商的SLA保持一致，如下图。
CPE数据包中可能包含有三层的IP数据和二层上的FCS、SFD信息，CPE shaping可能和SP的SLA不一致，建议在生产网络部署QoS并进行相关的测试。

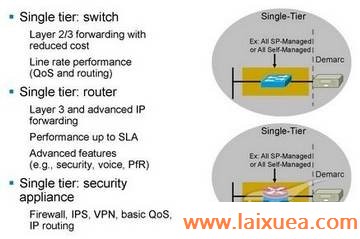

CPE设备的选择：单级部署，如下图。
企业和运营商的连接可以采用交换机或路由器，采用交换机时成本较低和拥有不错的现速转发功能，采用路由器时可拥有高性能和更丰富的功能如安全设置、语音接口等。在安全应用上可采用防火墙、IPS、VPN等实现用户和运营商
的安全连接。

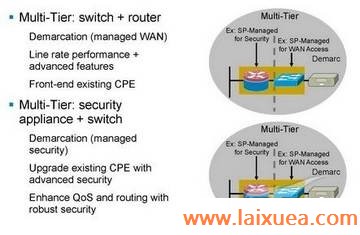

CPE设备的选择：多级部署，如下图。
