通过重植锡球修复损坏的笔记本电脑显卡,标签:电脑硬件知识,计算机硬件知识,http://www.laixuea.com重做几次实验,并在铜片上涂上焊锡膏,每次重复实验都把最高温度提高10℃,冷却后观察是否焊接牢固,然后用热风抢吹下已经焊接的芯片,观察相邻锡球是否连焊。找到一个最低的、焊接牢固同时锡球又不连焊的温度,记为T2。笔者测得的焊接控制温度为425℃。
3.采集焊锡膏的控制温度
焊锡膏可以助焊,引导锡球焊接在正确的平面上,并携带热量使受热均匀,一定程度上也可以防止虚焊、漏焊。但是焊锡膏在到达沸点时,会冒气泡,导致锡球移位,所以焊锡膏的控制温度也要采集。
在一片废旧芯片和铜片之间,涂上一定量的焊锡膏,用热风枪加热并缓慢升温。记录完全融化并四处扩散的温度和沸腾的温度。记为T3和T4。笔者实测为275℃和450℃。这说明热风枪的最高温度不能接近450℃。

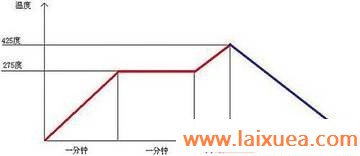

4.做温度控制曲线
图4
结合以上实验,绘制温度曲线(图4)。
Step2:取下显卡芯片
1.首先要确保主板干燥,防止水气在高温下损坏主板

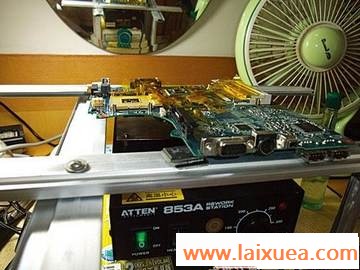

把主板放在准备好的支架上,用书本垫高预热台,让预热台风嘴正对显卡正面,不开加热,冷风吹半小时(图5)。
图5
2.预热主板,防止主板受热变形

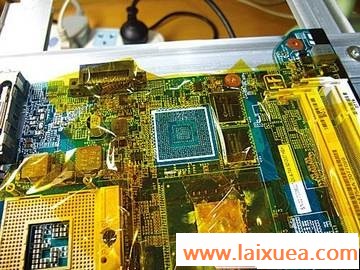

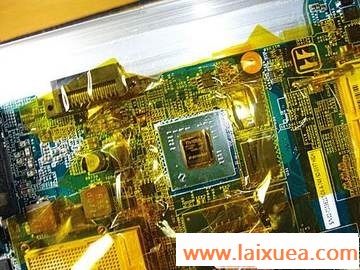

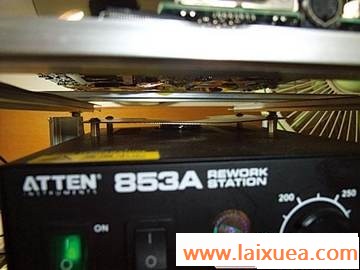

先贴好隔热用的茶色胶布,主板正反两面都要贴,以保护显存、显卡芯片晶圆、电容、南北桥和各种塑料插口,并取下主板电池(图6)。预热台调到100℃,并用风力4档的风枪对整个主板扫风,进行低温预热,持续10分钟(图7)。
图6
图7
3.参考温度曲线,用热风枪加热显卡
显卡正面朝上,预热台起始温度100℃,热风枪起始温度100℃,风力4档。准备好秒表,每秒钟同步旋转预热台和热风枪的温度控制旋钮,模拟温度控制曲线。预热台温度达到250℃后保持不变,继续提升热风枪温度,在275℃时维持一分钟,并合理的移动风嘴,使显卡芯片均匀受热。
图8
图9

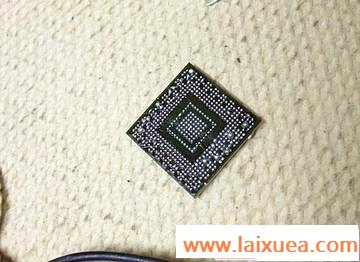

然后在半分钟内将热风枪匀速调整到425℃,维持5秒钟,用钢丝轻轻推动显卡芯片边缘,感觉显卡芯片可以移动时立即用镊子将其夹起来,并放在安全的位置(图8、图9)。最后关闭所有加热设备的加热开关,用冷却风冷却主板。显卡芯片自然冷却5分钟。
