通过重植锡球修复损坏的笔记本电脑显卡,标签：电脑硬件知识,计算机硬件知识,http://www.laixuea.comStep3：显卡的植球
1.清洁显卡芯片焊盘

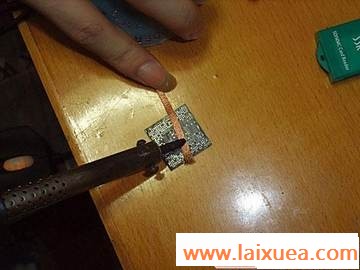

目的很简单，就是为高质量的植球和焊接做铺垫。配合吸锡铜编织带和电烙铁，把显卡焊盘上的残余锡全部吸干净。具体方法是，用热的电烙铁头压住吸锡带，吸锡带接触焊盘的一面蘸一点助焊膏，在焊盘上来回慢慢移动，使旧锡球都被吸收在铜编织带上（图10），并不断剪掉吸满锡的吸锡带保证吸锡的效率。要注意电烙铁温度合适，温度过高会损坏卡芯片内部晶圆，温度过低会让吸锡带粘在焊盘上，容易在用力过度的情况下导致焊盘永久损坏。
图10
图11

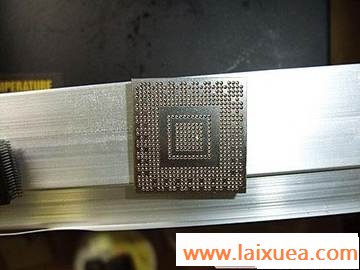

重复若干次，直到残锡全部被除去，并用数码相机拍照放大，检查是否全部吸干净。最后用酒精加海绵清洗焊盘几次，使表面的助焊剂被完全清洗干净（图11）。
2.清洁主板焊盘
方法同上，只是要更加注意电烙铁不要在焊板上停留过久，也不要误触到其他元件。
3.干燥显卡和主板焊板，清洁植球钢网

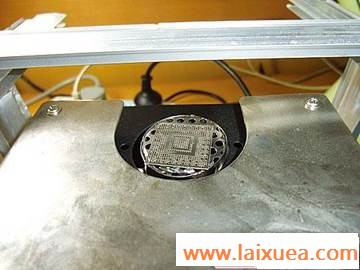

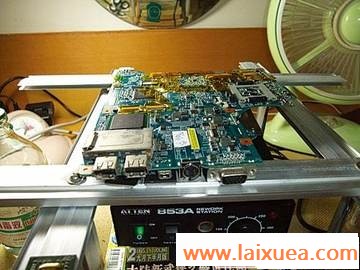

用预热台出风口对准刚刚清洁过的显卡和主板焊盘，不开加热，冷风干燥半小时。这是保证植球时不发生水汽炸裂的关键（图12）。最后用酒精浸泡植球钢网5分钟，并用预热台冷风干燥（图13）。
图12
图13
4.正式植球
在显卡焊盘上用刷子涂上一层均匀的焊锡膏，再小心的蒙上植球钢网。把锡球慢慢倒在钢网上，下面用陶瓷碗接住落下的锡球。用棉签搙均匀，并除去多余的锡球。少数没有锡球的网孔，用镊子夹住锡球放进去，最后就成成品了（图14）。
图14
钢网不要取下，热风枪调到350℃，风力3档。把显卡固定好，均匀加热。观察到锡球全部变亮并有缓慢蠕动下沉时，再均匀加热5秒钟即可。自然冷却15分钟后，取下钢网，可以看到锡球基本已经到位。用牙刷和酒精清洗焊盘，虚焊的锡球也会马上掉下来。缺少锡球的位置用镊子夹锡球补上，注意要再涂层焊锡膏，不用上钢网，直接再用热风枪加热。最后用数码相机拍照放大，或用放大镜检查各个锡球是否大小和高度几乎绝对一致。不合格的，哪怕只有一颗，就要用电烙铁配合吸锡带刷掉，然后再植球、检查、清洁、风干。如此重复，直到锡球重植完美。一般来说，这个过程需要1～2小时。最后得到完美植球的显卡。
Step4：显卡的回流焊
将芯片对准显卡原来在主板上的位置，即显卡芯片边缘与白色四边形方框几乎绝对一致（图15）。
